产品名称：井下管壁钻孔器
|
产品型号：
|
|
|
生产产商：
|
|
|
产品说明：
|
切削式管壁钻孔器采用电机直驱式动力方式，由一个直流无刷电机带动一个特制变速箱，完成钻头扭矩运动，钻头跟进扶正机构，钻压控制机构，支臂锚定机构的动力输出
|

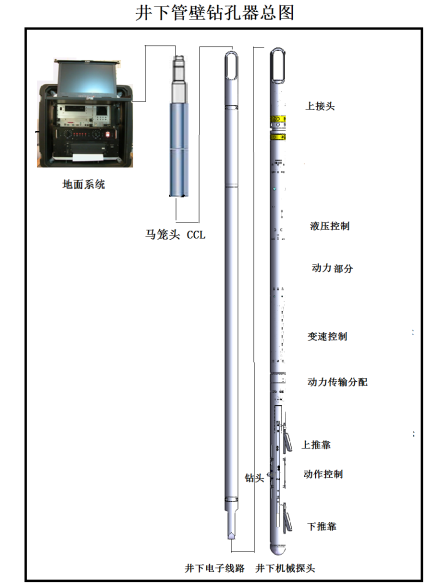

概述组成
作业单位在施工中如果遇到砂堵管柱、抽油杆断脱、工具失效等情况导致的泄油器无法按需打开时，只能进行作业带喷提管柱，稍有不慎，易形成潜在的环保隐患。
切削式管壁钻孔器采用电机直驱式动力方式，由一个直流无刷电机带动一个特制变速箱，完成钻头扭矩运动，钻头跟进扶正机构，钻压控制机构，支臂锚定机构的动力输出
1. 地面系统
地面硬件系统；地面软件系统；地面通信系统；地面程控电源系统。
2. 张力，磁环感应CCL系统
张力系统完成井下仪器的拉力测量，协作监控仪器锚定状态。磁环感应CCL系统完成测量记录经过的油管数量，确定作业深度，完成仪器定位。
3. 井下线路系统
对地面通信子系统下发的命令和程序，进行解释并按仪器地址发送至相关井下仪器各个电机，泵，阀等等控制部位，控制仪器正常工作；同时井下通信系统送来的井下仪器各个传感器采集的数据，发送到地面，由地面通信子系统接收后发送给采集计算机，检测井下仪器的状态，控制仪器动作。
4. 井下探头部分
井下探头主要由两部分组成，即仪器锚定部分和管壁打孔部分。
管壁钻孔器在管子内部工作，绞车下放钻孔器到作业深度，通过地面可视计算机界面发出推靠扶正命令，仪器向管壁一侧靠紧，动力机构旋转，带动钻头钻进管壁，钻进过程中传感器反馈钻头位置到地面计算机监控界面，钻头钻透管壁地面发出退钻命令，钻头回收进仪器，推靠臂回收，完成一次造孔作业。可重复锚定，多次造孔。
l在钻杆卡点上部造孔，卡点以上可继续循环泥浆。
l在油管底部造孔，可将油管内液体漏入井中。
