产品名称：φ80mm爬行器
|
产品型号：
|
|
|
生产产商：
|
|
|
产品说明：
|
爬行器是套管水平井及大斜度井井下设备输送工具。在水平井和大斜度井的作业过程中，当井下设备无法靠重力继续下放至目的井段时，爬行器能利用自身的动力装置将井下设备输送到目标井段
|
仪器概述仪器组成技术指标技术特点施工应用范围
爬行器是套管水平井及大斜度井井下设备输送工具。在水平井和大斜度井的作业过程中，当井下设备无法靠重力继续下放至目的井段时，爬行器能利用自身的动力装置将井下设备输送到目标井段，与钻杆输送相比，能够节约施工时间，减轻作业劳动强度，降低施工的风险，而且不需要井架；与连续油管输送相比能够输送更远的距离，不受井深的影响。

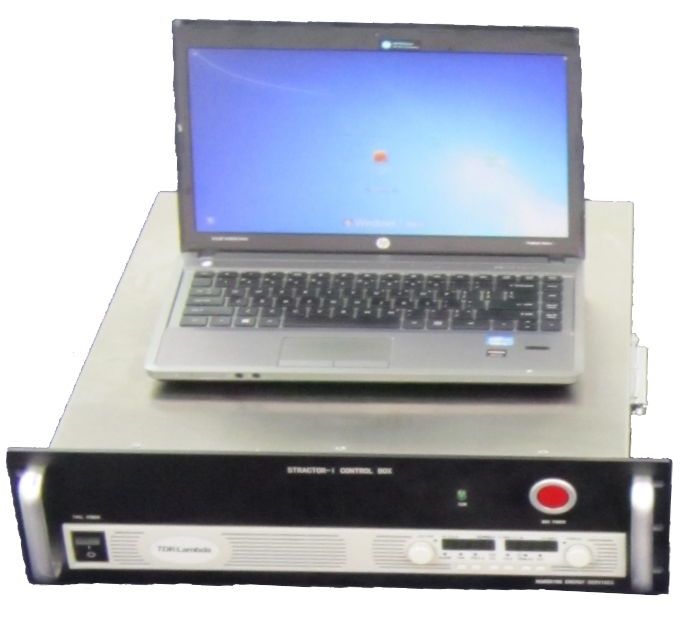

爬行器是一个自成一体的独立系统，包含井下设备和地面控制器两部分，由测井绞车配合即可工作。
最高工作温度 | 150℃/175℃ |
最高工作压力 | 100MPa/140MPa |
仪器外径 | ф80mm |
仪器长度 | 7.4m(4-drive) |
仪器重量 | 160Kg(4-drive) |
电源电压 | 0~600VDC |
供电电流 | 0-4A |
最大工作速度 | 9m/min |
最大负载 | 300Kgf(1drive) |
套管规格 | 4.5″~9.625″ |
牵引方向 | 双向 |
适用电缆 | 单芯、7芯 |
l 测井电缆适应性强
由于爬行器驱动负载能力强，测井电缆可使用单芯或7芯。
l 仪器外形简洁，安全性高
仪器外部结构非常简洁，维护便利，裸露在井液中的部件非常少，驱动轮断电后依靠弹簧力量可自动收回，减少了卡井的风险。
l 连续工作能力强
仪器驱动轮相对强壮，与套管摩擦力大，即使驱动轮有一定的磨损依然能正常工作，保证能实现长距离作业，减少使用成本。
l 负载能力强
爬行器最大拉力达300Kg（1drive），最多可配接6drive，适用各种需大拉力的井下作业。仪器本身工作效率高，发热小，可在没有井液的空井中使用，使用范围广。
l 可用于射孔作业
爬行器负载能力强，仪器刚度好，可承受射孔冲击，附加射孔辅助工具后可用于水平井射孔作业。
l 模块化设计

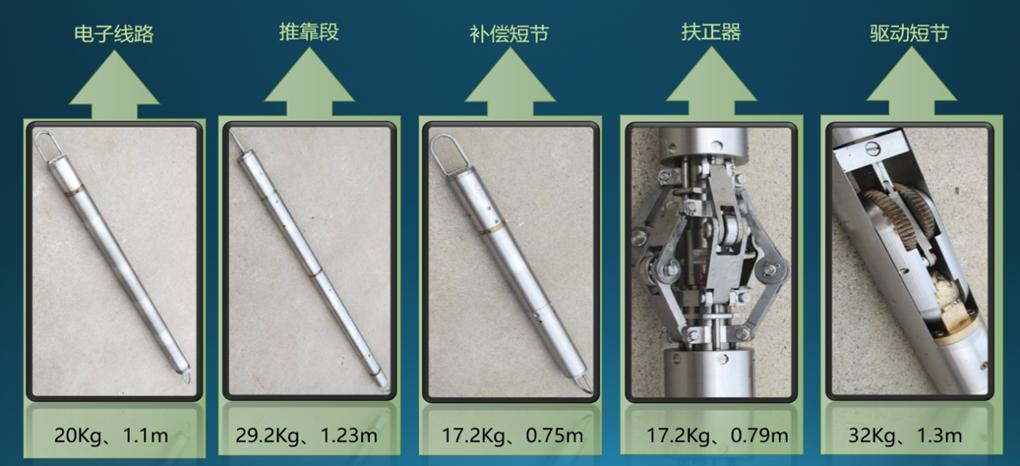

仪器采用模块化的设计理念，各驱动段可互换，随意组合，视应用需要选择组合形式，不同的组合形式负载能力不同。
l 作业速度快
每分钟可爬行13.5m，每小时可爬行800米。
l 新机械结构设计
全新的机械结构设计减少泥浆侵入，更好的适应各种井况，缩短维修保养周期。
